螺旋输送泵

螺旋输送泵

螺旋输送泵俗称绞龙,是混凝土搅拌站必备的物料输送设备,该设备采用JB/T 7679-95《螺旋输送机》的标准设计和制造,输送量大,整体刚性好,输送效率高,是广大用户优质高效的选择。

187 6885 0222

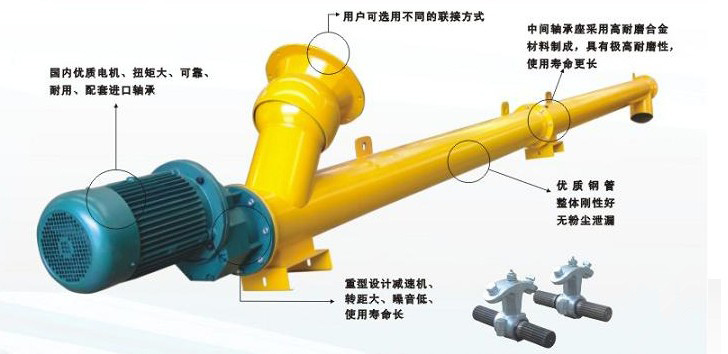

产品优点

1. 螺旋输送机采用优质钢管铸造,整体刚性好

2. 双节距叶片,降低物料输送中被压缩的程度

3.优质的减速箱,具备转矩大、噪音低等特点

4. 可选用万向球接,使安装、调整和转向更方便

5. 中吊与尾部轴承品质优良,方便安装

6.备品备件充足,规格齐全

7. 标准件组装,运输更加方便

8. 一次成型的螺旋叶片,配合双节距设计,杜绝堵料现象

产品参数

螺旋输送泵产品参数
型号 输送角度 输送距离 最大输送量 配套动力
LS-4  0-45° 4m 10t/h 5.5kw
LS-6  0-45° 6m 10t/h 7.5kw
LS-8  0-45° 8m 10t/h 11kw
LS-12  0-45° 11.5m 10t/h 15kw
LS-6  0-45° 6m 15t/h 11kw
LS-8  0-45° 8m 15t/h 15kw
LS-12  0-45° 11.5m 15t/h 18.5kw



产品介绍

螺旋输送泵

螺旋输送泵

工作原理

螺旋轴转动时,因为物料的重力和与槽体壁产生的摩擦力,使物料在叶片的推送下沿着输送机槽底向前移动。物料在中间轴承的移动是靠后面物料的前进推力。所以物料在输送机中的输送,完全是滑移运动。为使螺旋轴处于较有利的受拉状态,一般将驱动装置与卸料口设计在输送机的同一端,把进料口尽量设计在另一端尾部附近。

旋转的螺旋叶片通过将物料推移进行输送,而物料自身重量和螺旋输送机的槽体壁对物料的摩擦力使得物料不会与螺旋输送机叶片一起旋转。螺旋输送机的螺旋轴在物料运动方向终端设有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承。

日常维护

(1)应定时给轴承、齿轮和链条等传动件加润滑油。

(2)箱送机停用后,需检查螺旋叶片磨损情况,磨损严重的情况下应补焊。

(3)输送量禁止过载,否则物料将不能,引起螺旋轴弯曲或箱体涨坏。

(4)输送介质沮度较高时,应注意箱体的伸缩变化是否自由而无卡死,若有需立即处理。

(5)输送机在工作中,发出的噪声刺耳时,应停机检查,排除故障。

常见问题

1. 购买螺旋输送机要注意什么?

(1)输送能力:螺旋输送机的输送能力是指单位时间内输送的物料量。在输送散状物料时,以每小时输送物料的质量或体积计算;在输送成件物品时,以每小时输送的件数计算。在与直线振动筛,旋振筛,超声波振动筛等振动筛设备配套时,要计算振动筛的进料量,控制输送量。多数的输送机在设计生产前就要考虑是否与其他的生产设备配套使用,以便于合理的设计输送机的型号。

(2)输送速度:进步输送速度可以进步输送能力。在以输送带作牵引件且输送长度较大时,输送速度日趋增大。但高速运转的带式输送机需留意振动、噪声和启动、制动等题目。对于以链条作为牵引件的输送机,输送速度不宜过大,以防止增大动力载荷。同时进行工艺操纵的给料机,输送速度应按出产工艺要求确定。

(3)构件尺寸:输送机的构件尺寸包括输送带宽度、板条宽度、料斗容积、管道直径和容器大小等。这些构件尺寸都直接影响螺旋输送机的输送能力。

(4)输送长度和倾角:输送线路长度和倾角大小直接影响输送机的总阻力和所需要的功率。现在输送机有许多的类型,有直接平行给料的,有的是带有一定的倾斜角,所以在螺旋输送机选型时要说明这些使用条件。

(5)螺旋输送机电机可以选用可调速的调速电机和普通电机,控制输送速度和每小时的输送量。

(6)在进料口是否添加料斗,以及进料斗的尺寸大小。
