HZS90混凝土搅拌站

HZS90混凝土搅拌站采用品质JS1500搅拌主机，巧妙的拼装式设计和模块化结构，整站安装迅捷，低耗能高效率，是混凝土机械行业内的好产品。

187 6885 0222

简介优势

HZS90混凝土搅拌站，理论生产率每小时90立方米，配备搅拌主机为JS1500型强制式搅拌机，公称容量为1500L。配料机的配料能力为PLD2400，螺旋输送机最大生产率80t/h。由输送带、水泥仓|水泥罐、螺旋输送机、PLD配料机、双卧轴搅拌主机、智能电脑控制室及计量系统等构件组成。该系列搅拌站在保证工程效率的前提下，最大限度的节约了资金，并且设备可靠性高；模块化的结构设计，使安装、拆迁更加方便，操作安全、舒适、可靠，产品搅拌效果好，生产效率高。系统安全可靠，易于维护。

【理论生产量】：90m³/h 【外形尺寸】：51093x19100x21600mm

【搅拌机型号】：JS1500【配料机型号】：PLD2400

【总功率】：190Kw 【标准出料高度】：3.8m

【应用范围】：HZS90混凝土搅拌站是一种应用范围较广泛的搅拌站设备, 广泛应用于大中型预制构件厂及公路、桥梁、水利、码头等工业及民用建筑工程

一体轴搅拌机：昌利搅拌主机搅拌系统和传动系统的连接点从三个减少为一个，结构简单，运行稳定；

四重轴端密封：搅拌机气压密封、钢圈密封、特种胶圈密封、混凝土专用密封圈，密封性能优良；

骨料复合多速计量：先进的计量方式，配备落差自动修正和补偿功能；

抬头式皮带秤：昌利特的头部太高+叠加计量，降低上料高度，降低土建成本。

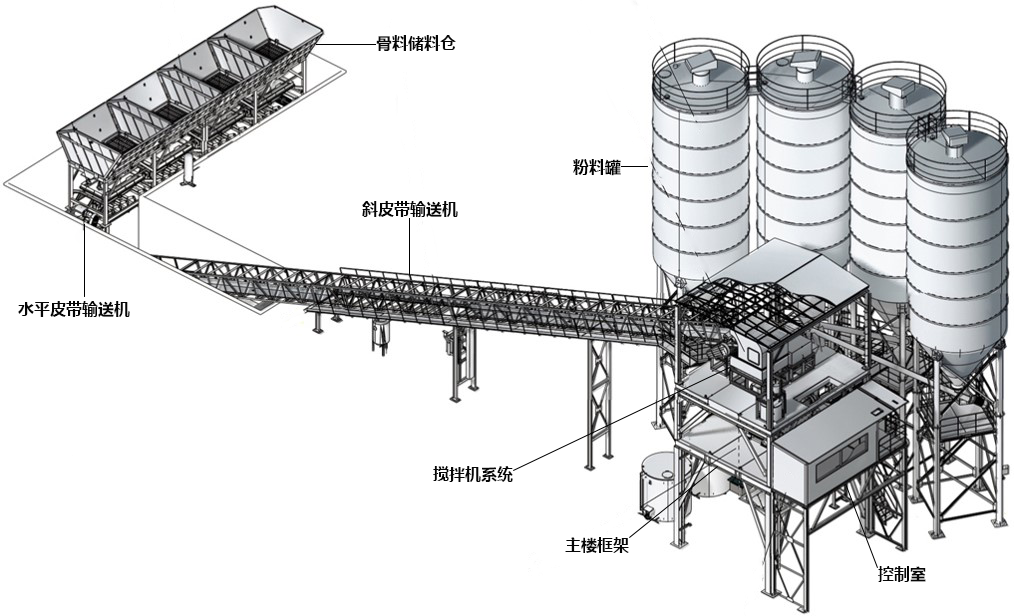

结构组成/工作原理

骨料由配料站骨料仓卸料门卸入骨料计量斗中进行计量，计量好后卸到远转的平皮带上，有平皮带送到斜皮带机上，斜皮带机输送至搅拌机上部的待料斗等待指令，同时水泥以及粉煤灰等由螺旋输送机输送至各自的计量斗中进行计量，水以及外加剂分别由水泵以及外加剂泵送到各自的计量斗中进行计量。各种物料计量完毕后，由控制系统发出指令开始顺次投料到搅拌机中进行搅拌，搅拌完成后，打开搅拌机的卸料门，将混凝土经卸料斗卸至搅拌运输中，然后进入下一个工作循环。

产品参数/配套设备

参数名称	型号
参数名称	HZS90	2HZS90
生产率	90m³/h	180m³/h
搅拌主机型号	JS1500	JS1500
搅拌电动机数量及功率	2X30KW	4X30KW
搅拌周期	60s	60s
搅拌机容量	1500升	1500升
骨料大粒度	Φ100mm	Φ100mm
粉料仓数量及容量	3x100t	6x100t
配料站配料能力	2400升	2400升
骨料仓容量	4X10.2m³	8X10.2m³
骨料种类	4	4
骨料皮带输送机生产率	500t/h	500t/h
螺旋输送机大生产率	80t/h	80t/h
卸料高度	4.1m	4.1m
装机容量	172KW	2X172KW

储料系统	水泥仓是封闭式的储存水泥和粉煤灰等物料的仓体，罐体配备料位系统，可显示物料的位置，破拱装置可解除物料沉积造成的结块。水泥仓与螺旋输送机搭配能将物料输送到各个位置，该仓安装简便，性能可靠，是各种搅拌站的理想搭配。
输送系统	带式输送机是HZS90混凝土搅拌站理想的高效连续运输设备，具有输送距离长、运量大、连续输送等优点，而且运行可靠，易于实现自动化和集中化控制，拆装十分方便。
输送系统	螺旋输送机采用优质钢管刚性好；双节距叶片，减少物料输送压缩程度；优质减速箱，重型设计，转矩大、噪音低；可选万向球接，使安装调节转向方便；配品质优良的中吊轴承及尾部轴承，且方便安装。
控制系统	控制系统HZS90混凝土搅拌站整机采用计算机控制，既可自动控制，也能手动操作，操作简单，易于掌握。动态面板显示，能清楚了解各部件的运行情况，同时可以存储和打印报表资料。
计量系统	传感器，称量精确，响应迅速，是实现自动检测和自动控制的首要环节。
计量系统	气动蝶阀密封严密，动作可靠，结构简单，体积小，重量轻，性价比高。
气动系统	气动系统是HZS90混凝土搅拌站动作的执行装置，它的作用是按产业微机所发出的的指令及时开关各骨料仓、搅拌机卸料门、水泥秤卸料门，对水泥仓内水泥破拱，对添加剂吹起搅拌，保证各种骨料、水泥、添加剂的精确计量，并完成成品料的装车任务。
