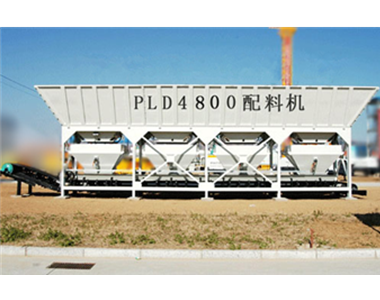

PLD4800混凝土配料机

PLD4800混凝土配料机

PLD4800混凝土配料机是本公司在吸收国外先进技术的基础上,加以自主的设计经验,按照ISO9001国际质量认证体系的标准生产的新型混凝土配料机,该配料机性能优良,是国内领先的混凝土配料设备。

187 6885 0222

产品优点

1. 自动校正、自动落差修正,保证计量精度

2.配合搅拌站的控制系统,可动态显示计量和工作过程

3.计算机网络和计算机自动控制系统,可联网控制和全自动控制,无需人工干预

4.可切换自动/半自动/手动工作模式

5.在砂仓和砂秤斗侧壁均设有振动器,方便快速称量和快速卸料

6.自动生产过程设有计量超差报警,皮重报警,配比报警等多种故障提示方式。

产品参数

PLD4800混凝土配料机参数
型号 类别 储料仓个数 称料斗容量 储存斗容量 生产率 配料精度 可配骨料种数
3200 PLD 四仓 3.2立方米 4x15.6立方米 160m³/h ±2% 4
4800 PLD 四仓 25立方米 4x25立方米 280m³/h ±2% 4



产品介绍

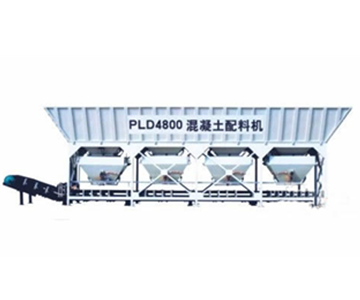

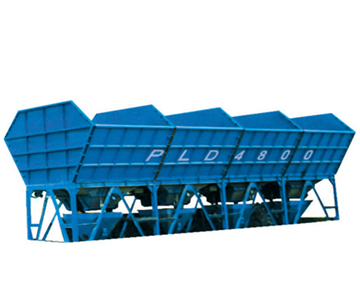

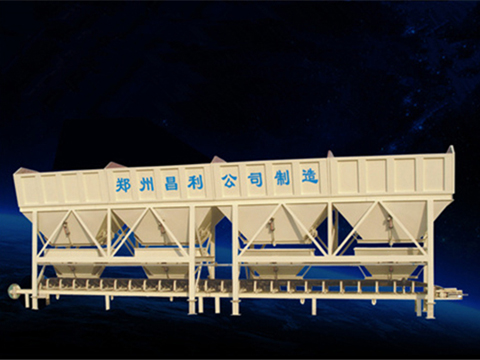

PLD4800混凝土配料机

PL4800混凝土配料机是混凝土搅拌站的自动配料设备,该配料机可根据用户自定义的混凝土配合比要求自动完成物料的配料程序。PLD4800配料机的部件由储料斗、称量系统、供料系统与电控系统等构成。结构形式一般为“一”字形结构、“品”字形结构。供料方式为皮带机输送。该配料机具有结构形式多样,组合形式灵便,称量准确,操作简便,全自动化等特点。

结构组成

PLD4800混凝土配料机整体由给料系统、称量系统与电控系统组成。

(1)给料系统:由储料斗和给料装置组成,给料系统的作用是存储物料与在控制系统的控制下给称料斗加料。

(2)称量系统:称量系统是配料机的重要组成部位,主要由称料斗、悬挂装置与称量系统传感器、配料控制仪等构成。

(3)电控系统:电气控制系统是配料机的核心组成部分,由配料控制仪和强电回路两部分构成。该系统的功能是控制整个配料机的称量、显示、操作工作和完成各个自动配料程序。

工作原理:

工作前由装载机分别往各个储料斗供给砂、石物料。

向配料控制仪输入配方(不参与配比的物料应设为0)。在按下配料钮后,配料机会自动进入配料程序。整个工作过程为:首先料Ⅰ皮带机开始进行工作,将料Ⅰ送至称料斗,当称料斗内料Ⅰ的重量达预先设定值时,料Ⅰ皮带机会自动停止;接着料Ⅱ皮带机开始自动运行,当称料斗中的物料总重量达到料Ⅰ、料Ⅱ的设定值总和时,料Ⅱ皮带机停止,料Ⅲ皮带机开始工作… …,如此反复,当四种物料都配齐后,机器会进入等待状态。此时按下出料按钮,出料皮带机开始工作,将配好的混凝土干料送进搅拌机料斗。出料完毕后,出料皮带机自动停止,并自动开始第二个循环配料,第二个循环配料结束,又等待出料,如此往复。

常见问题

1.皮带配料式混凝土配料机是怎么计算砂石的重量的?

一般情况下,拌合系统都安装有电子称。按称量方式计量。但有时候也按体积法计量,计量方法是,先把皮带运行一秒,输送下来的砂石料称一下重量,连续三次,求平均数即可。这个称料过程叫“校称”。

2.可以对混凝土配料机做个简介吗?

PL系列配料机是一种与搅拌机配套使用的前台自动配料设备,它可根据用户设计的混凝土配合比自动完成砂、石、水泥等3-6种物料的配料程序。

该系列产品配用电子称量,微机控制,数字显示,有线遥控操作,具有配料称量准确,精度高,速度快,控制功能台,操作容易等优点,本系列混凝土配料机与相应的砼搅拌机组合,可组成各种不同形式,不同规格的组合式搅拌站。
