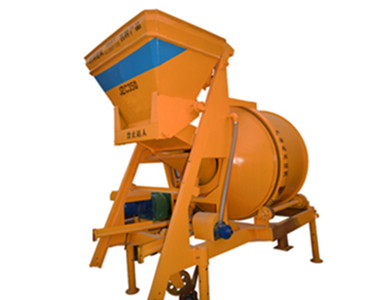

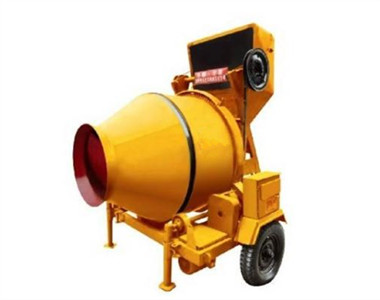

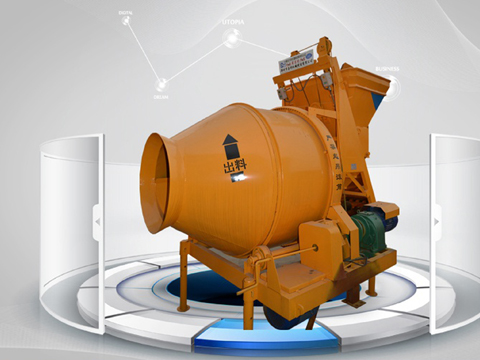

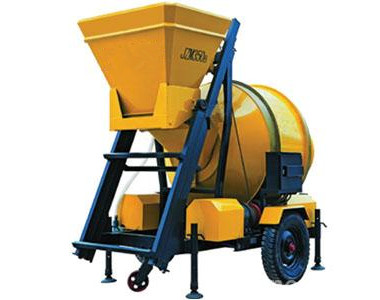

JZC350混凝土搅拌机

JZC350混凝土搅拌机

JZC350搅拌机属于自落式双锥反转出料的移动式混凝土搅拌机,单次可搅拌350L混凝土,每小时可出产约10~14m³混凝土,该搅拌机可在道路、桥梁工程或中小型混凝土构件厂广泛地使用。

187 6885 0222

产品优点

1.齿圈转动、传动可靠、运转稳定;

2.低噪音、低能耗;

3.结构精巧、操作方便;

4.搅拌质量好、生产率高。

产品参数

进料容量:560L

JZC350

混凝土

搅拌机

水泵功率:0.55千瓦
出料容量:350L 供水精度:≤2%
生产率:10-14m³/h 搅拌筒转速:14转/分
搅拌提升功率:5.5千瓦 骨料最大粒径:60mm
轮胎规格:6.5-16 最大施行速度:20kg/h



结构简介



JZC350搅拌机整体结构由搅拌筒、托轮和传动系统等系统组成。

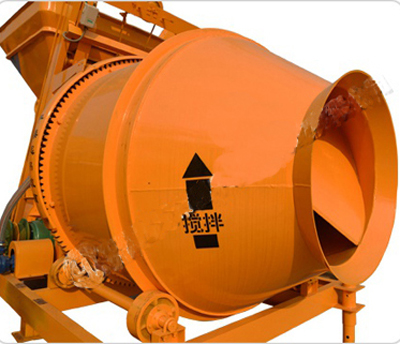

一.滚筒结构

搅拌筒是搅拌机的主要部件,外形为双锥形,筒内有两对高低叶片交叉状布置,分别与拌筒轴线呈一定夹角,搅筒旋转的时候,叶片使物料提升下落的同时还沿着轴向来回搅动,因此搅拌较为强烈,搅拌时间35~45秒即可出料。

搅拌筒的出料锥体内焊接有两片出料叶片,当搅拌筒的旋转方向发生改变,混凝土就被低叶片推入出料叶片,排出筒外。

搅拌筒有四个托轮支撑,搅拌筒经电机带动减速箱驱动齿圈旋转,因此恶劣天气仍可以稳定工作。

二.传动系统

减速箱为二级圆柱齿轮减速,传动比为6.04248,三角皮带轮树比为2.3912,拦筒齿圈速比为7.1111,总传动比为102.7467。搅拌筒正反转通过电机换向实现。

三.进料机构

进料机构由上料斗、爬梯、接长轨道与落地轨道系统组成。

进料斗的升降与爬翻动作,由齿轮减速箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动,离合器由手动操纵杆控制。料斗的上极限位置由限位装置,自动脱开离合器。

四.供水系统

供水系统由电机、水泵、调节阀和管路组成

电机通电后水泵即可将水直接注入拌筒,并通过调节阀来调节水的流量,(出厂时流量已调整合适)。搅拌所需的水量,是通过电气箱内的时间继电器直接控制水泵电机运转时间来实现的。用户可按给定时间流量关系图,选择要求水量所需时间,并可定期的校核或修正该图。供水时,按一下左边的一只按钮,水泵启动,达到规定的时间后,供水电路自动切断。右边的旋转式按钮旋转后,按一下左边的按钮,可连续供水,推进冲洗管,接上水管,可以冲洗搅拌机外表。拉出冲洗管,搅拌恢复正常供水状态。

常见问题

1.JZC350混凝土搅拌机的供水系统是怎么样工作的?

答:启动水泵,即可将水注入搅拌筒,搅拌每罐混凝土所需水量,由电控系统中的时间继电器控制水泵运转时间来掌握,当按钮旋转到“时控”位置时,水泵会按设定的时间运转和自动停止。当按钮旋转到“手动”位置时,可以连续供水,JZC350还另设一装管路,供搅拌筒身外用水和清洗整机使用。

2.JZC350混凝土搅拌机的底盘构造是怎么样的?

答:底盘为焊接结构。下部装走轮胎两个,前部装牵引杆供拖行之用,为便于作短距离拖行及停放,JZC350型搅拌机配有前支轮,底盘四角装有可调高低的支腿。搅拌机工作时,应将支腿撑牢,使整机稳定。拖行时,应将支腿收起在其最高位置用插销固定,并应将前支轮翻上挂好。
