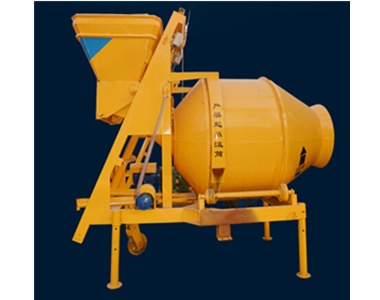

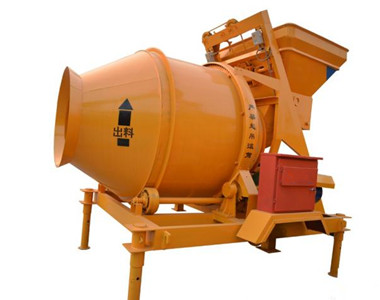

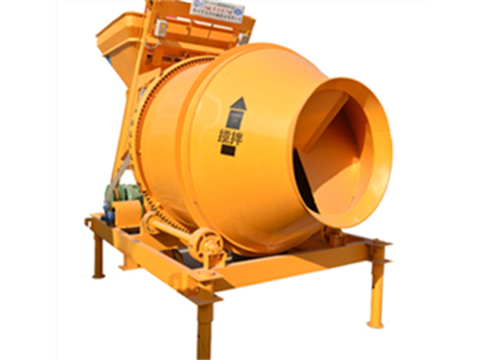

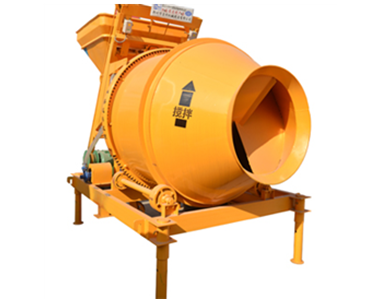

JZC500混凝土搅拌机属于自落式滚筒型搅拌机,该搅拌机采用了国外一流供应商生产的元件,性能可靠,搅拌质量上乘,是值得广大用户放心选择的好产品。

187 6885 0222

产品优势

昌利JZC500混凝土搅拌机具有以下优点:

1.集配料搅拌于一体,实现了连续不间断生产;

2.结构简单合理,无需安装,可拖拽移动,使用方便;

3.在传统搅拌机的基础上加以改进,质量更好,搅拌效率更高。

产品参数

进料容量:800升

JZC500

混凝土

搅拌机

水泵功率:0.75KW
出料容量:500升 供水精度:≤2%
生产率:18-20m³/h 搅拌筒转速:13转/分
搅拌提升功率:11KW 骨料最大粒径:60/80mm
提升电机功率:5.5KW 最大施行速度:20kg/h



产品细节

一.进料系统

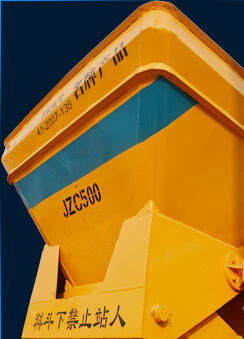

JZC500混凝土搅拌机的上料系统有卷扬机构、上料架、料斗、进料漏斗等部件组成。









工作简述

制动电动机经减速器带动卷筒转动,钢丝绳经滑轮牵引料斗沿着上料架轨道往上爬升,当爬升至一定高度时,料斗底部斗门上两个滚轮进入上料架水平岔道,自动打开斗门,物料经进料嘴投入搅拌筒内。

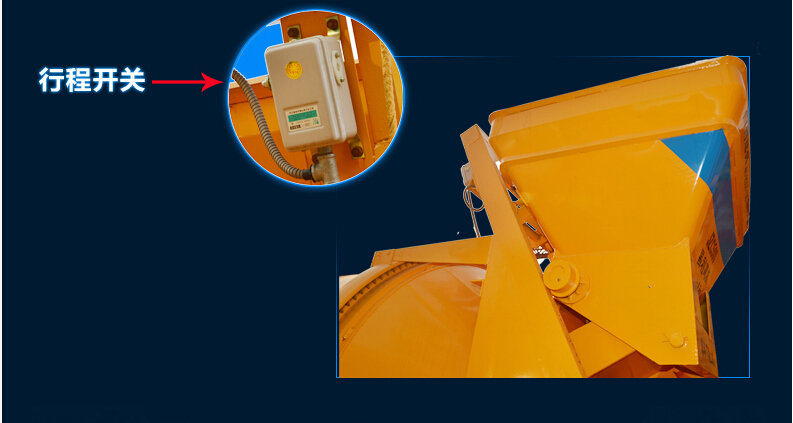

行程开关负责控制上下限位,上限位的限位开关有两个,分别对料斗上升起限位与安全保护作用。

二.搅拌系统





搅拌简述

搅拌筒的构造为双锥形筒体,筒内焊接有高低叶片,分别与搅拌轴线呈一定的夹角,在搅拌的时候随着拌筒的旋转,叶片使物料在提升和下落的同时做轴向往复搅动,因此搅拌强力,搅拌效果比较好。

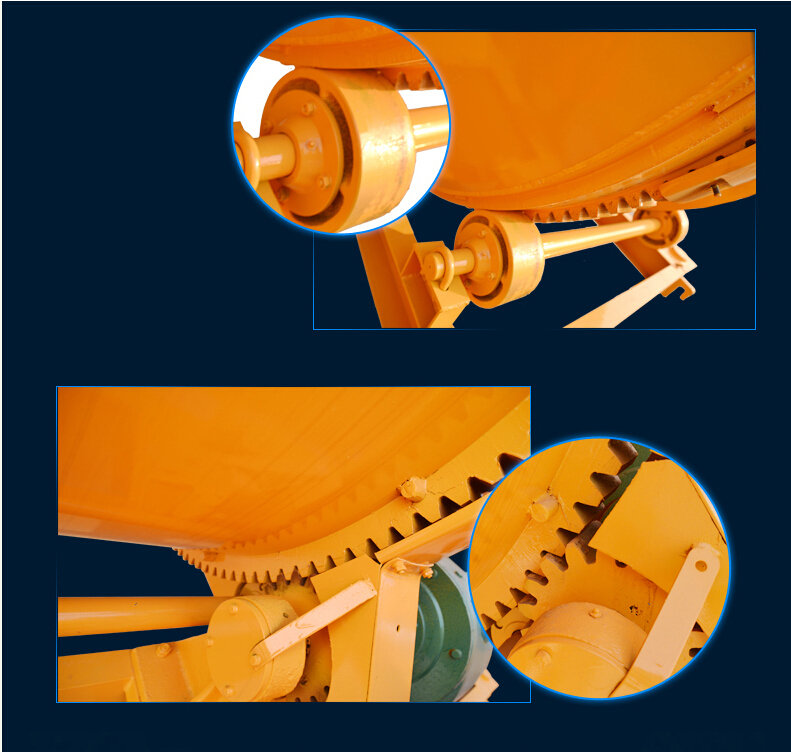

搅拌筒由四个拖轮提供支撑,搅拌筒的旋转是靠电机通过传动装置带动筒体上的大齿圈实现的,传动可靠。

三.供水系统

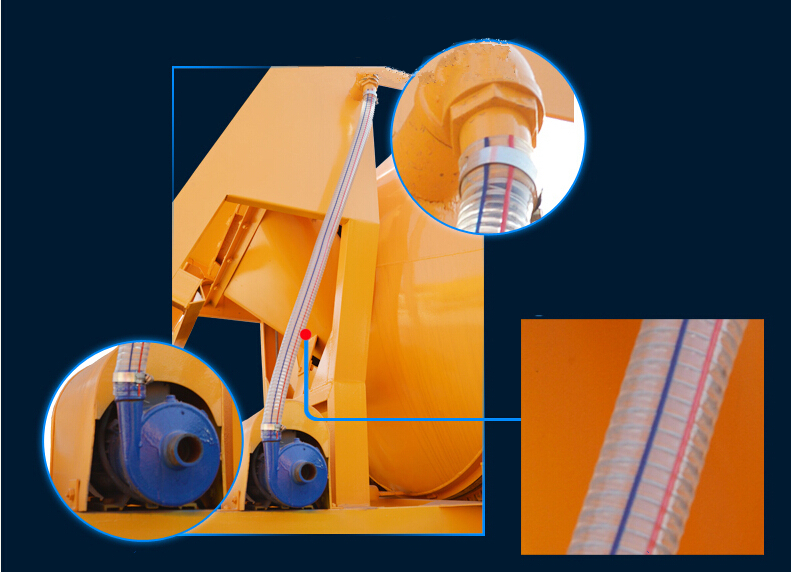

启动水泵便可以把水注入拌筒,电控系统中的时间继电器控制水泵运转时间来掌握搅拌每罐混凝土所需要的水量,当把旋钮旋至“时控”时,水泵会按时间自动运转和停止。

四.底盘

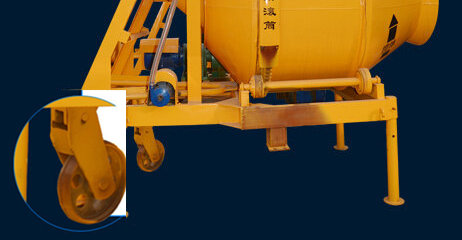

JZC500混凝土搅拌机配有前支轮,底盘四角装有支腿,可以调节高低,搅拌机工作时应当把支腿撑牢,使整机稳定。

常见问题

1.JZC500混凝土搅拌机都是由哪些部分组成?

答:JZC500混凝土搅拌机是由进料机构、搅拌机构、传动机构、供水机构、底盘及电控系统等组成。

2.JZC500混凝土搅拌机的上料机构是怎么样的?

答:JZC500混凝土搅拌机进料机构由上料架、进料斗及提升装置等组成,全自动JZC500混凝土搅拌机的上料系统稍有不同,是由卷扬机构、上料架、料斗、进料漏斗等部分组成。

3.JZC500混凝土搅拌机的电机是怎么样工作的?

答:它的制动电机可保证料斗在满负荷运行时,可靠地停在任意位置,制动力矩的大小,由电机后座的大螺母调整。
