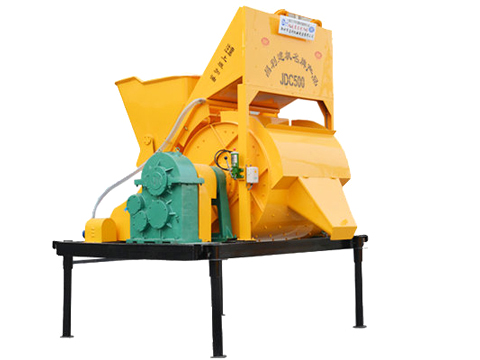

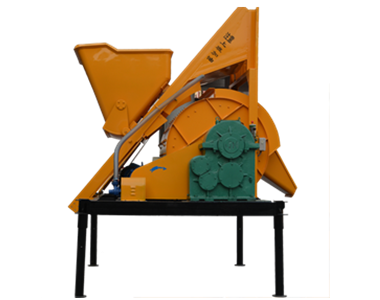

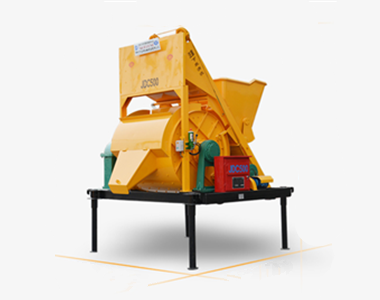

JDC500混凝土搅拌机

JDC500混凝土搅拌机

JDC500混凝土搅拌机属于单卧轴强制式混凝土搅拌机,该搅拌机是我公司独树一帜的代表性产品,搅拌质量优秀。用户可选择轮式或固定式,固定式配合一吨机动翻车使用更好,轮式的转换工地最方便。

187 6885 0222

产品优点

昌利JDC500混凝土搅拌机具备以下4点性能优势

1.工艺更先进

进口船舶漆喷涂工艺,热处理工艺,质量有保障;

2.寿命更耐久

耐磨合金搅拌臂,寿命可达普通搅拌臂的3-5倍;

3.搅拌质量好

独特的搅拌刀角度设计,使得搅拌更均匀;

4.质量有保障

昌利JDC500混凝土搅拌机通过了IOS9001国际质量管理体系,出厂经过六道工序检测,保障每台产品质量。

产品参数

公称容量:500升 理论生产率:25-30m³/h
额定进料容量:800升 搅拌轴转速:27.6
骨料最大粒径(卵石/碎石):60mm 料斗平均提升速度:19m/min
搅拌时间:30s 供水方式:时间继电器
工作循环次数:70/h

产品细节

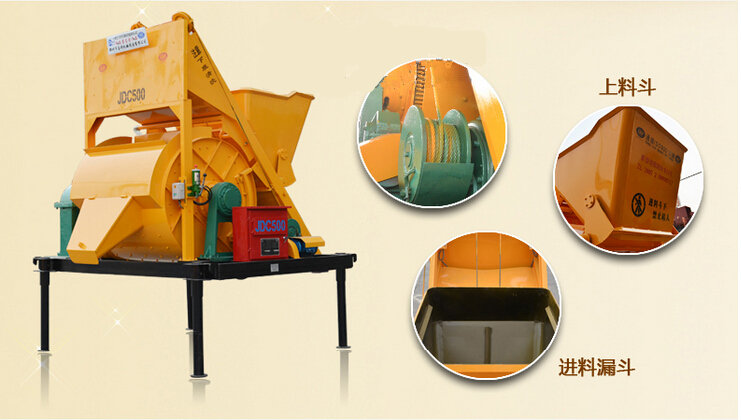

一.上料系统

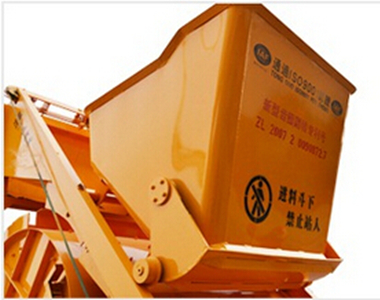

   JDC500混凝土搅拌机上料系统由提升机构、上料斗、上料架、进料漏斗等部件构成。

  上料架由轨道和接长轨道等构成,轨道架由螺栓连接搅拌筒及机架。接长轨道由螺栓连接在轨道架上,运输与存入时可卸下。

   提升机构由制动电机、三级减速箱、卷筒、钢丝绳等组成。

   制动电动机可保证料斗在满载情况下在上料架任意位置均能停止。

JDC500混凝土搅拌机

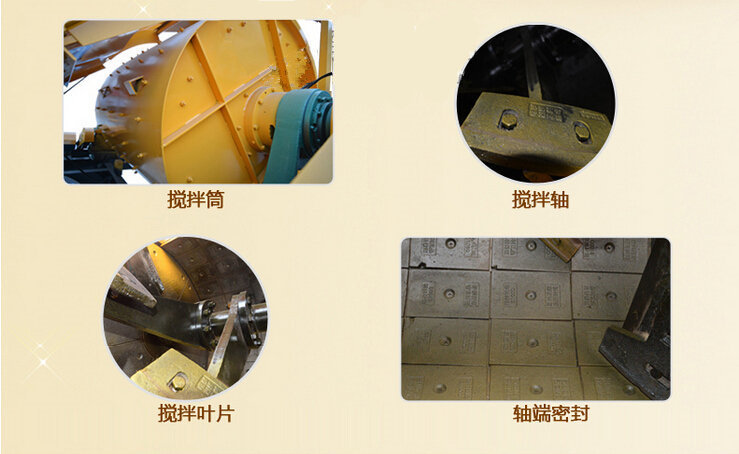

二 .搅拌装置

   JDC500混凝土搅拌机搅拌装置由搅拌筒,搅拌轴、搅拌叶片和轴端密封等部件构成。

   搅拌筒为整体焊接工艺,筒内装有两种衬板,其中侧衬板12块,弧形衬板77块。由沉头螺钉与筒体紧固连接。衬板为耐磨合金铸铁,耐磨性好,使用寿命长。

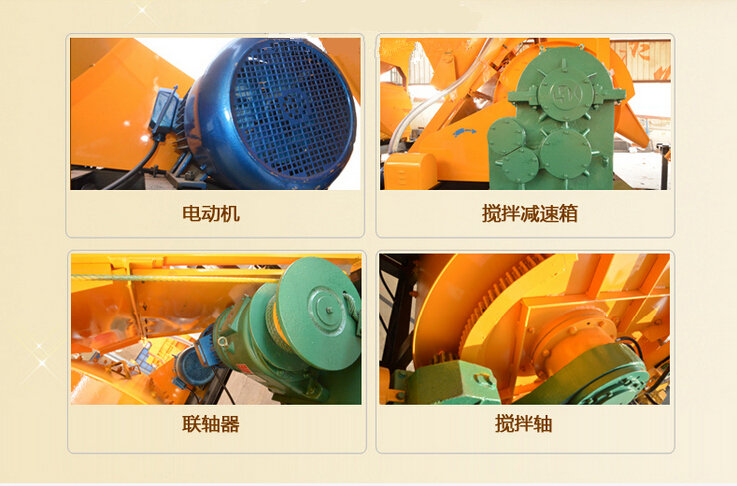

三 .搅拌传动系统

   JDC500混凝土搅拌机搅拌传动系统由电动机,搅拌减速箱和联轴器及搅拌轴部件构成。

   电动机装在固定在机架底盘的端面上,带动动力减速箱与联轴器使搅拌轴转动进行搅拌。

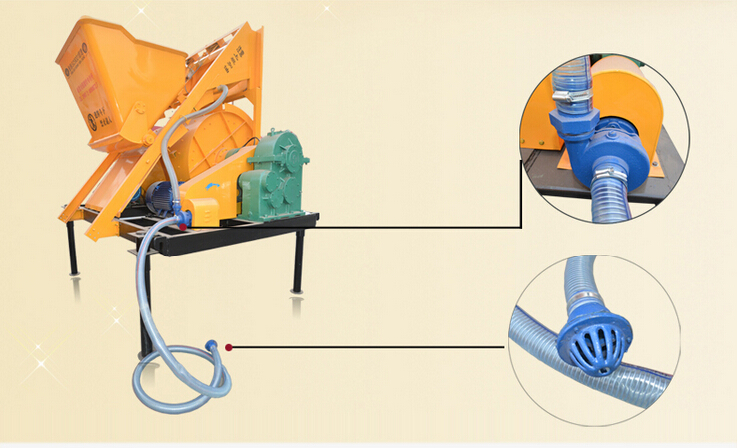

四.供水系统

 供水系统由微型水泵、底阀、吸水管、闸阀、输水管、喷水管等部件构成

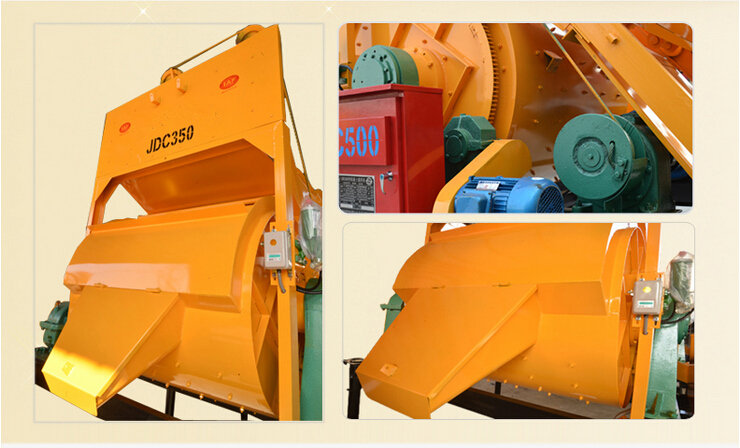

五 .卸料机构

   JDC500混凝土搅拌机卸料机构采用新型设计高强度齿条,为滚动式直式翻转快速出料结构。具有出料快,放料净,放料可控等优点,无关门卡料现象。

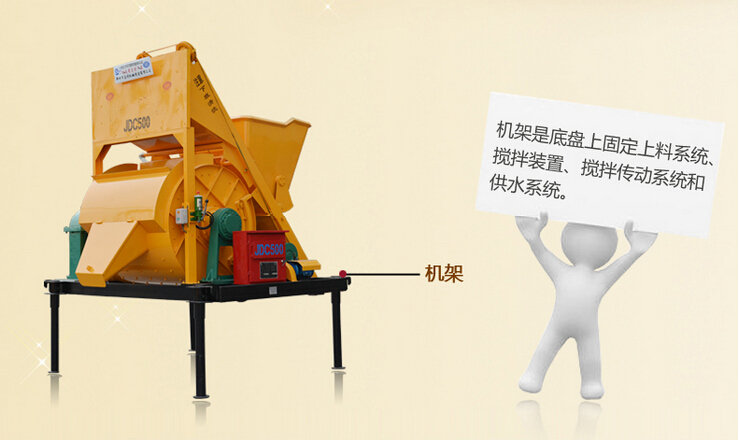

六 . 机架

   JDC500混凝土搅拌机机架由底盘、支腿、行走轮胎部件构成。

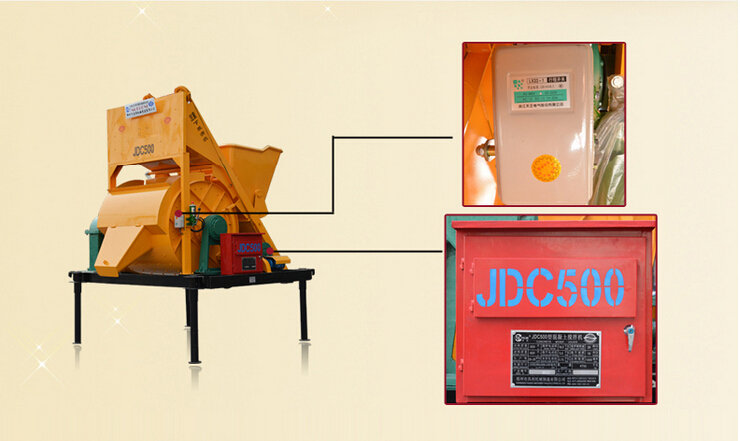

七 . 电气控制系统

   JDC500混凝土搅拌机电气系统包括搅拌用电机,提升用制动电动机,微型水泵电机蜗轮箱、出料电机、行程开关、控制箱等几部分,性能稳定,安全可靠。

使用范围
