JZC500滚筒式搅拌机结构介绍

发布日期:2016-08-19文章来源:郑州昌利建机



JZC500滚筒式搅拌机属于民用型混凝土搅拌设备,在一般的工程房屋建设中非常常见,本文就JZC500的结构做详细介绍。

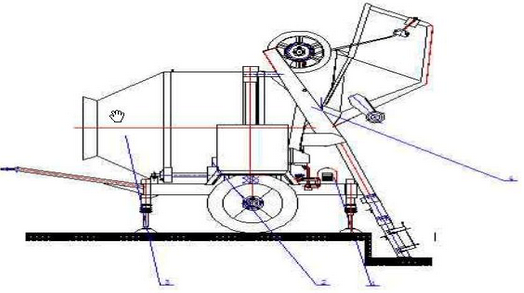

JZC500滚筒式搅拌机由供水系统、传动装置、搅拌与出料装置、上料机构等组成。其结构示意图如下:

1.供水系统     2.传动装置     3.搅拌与出料装置     4.上料机构

1.供水系统

JZC500滚筒式搅拌机供水系统由电机、水泵、调节阀和管路组成,采用时间继电器加清水泵供水系统,既达到了供水精度,又使结构紧凑,成本低廉。

电机通电后水泵即可将水直接注入拌筒,并通过调节阀来调节水的流量。搅拌所需的水量,是通过电气箱内的时间继电器直接控制水泵电机运转时间来实现的。

2.传动装置

JZC500滚筒式搅拌机利用摩擦轮与搅拌筒滚道之间的摩擦力带动搅拌筒转动.这样,搅拌简的转动由2个主动摩擦轮及2个从动摩擦轮驱动,转动平稳可靠。

3.搅拌与出料装置

JZC500滚筒式搅拌机的搅拌机构由搅拌筒、托轮和传动系统等组成。高低叶片在使物料作轴向往复窜动时,物料对搅拌筒形成轴向力,为防止搅拌简沿轴向窜动,搅拌筒要有可靠的轴向定位装置。

4.上料机构

JZC500滚筒式搅拌机的上料装置由上料斗、爬梯、接长轨道和落地轨道组成。上料斗的升降及爬翻动作,由齿轮减速箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动,离合器由手动操纵杆控制。

有关JZC500滚筒式搅拌机结构就介绍到这里了,如需了解更多请持续关注本网站。

混凝土机械设备相关问答

问:建一个HZS75混凝土搅拌站多少钱?我咨询过价格差别比较大呀

答:一套标准的HZS75型混凝土搅拌站,混凝土搅拌设备的投入在35万元左右。不过一套简易的75站,费用在20万上下。设备配置不一样,价格悬殊很大,此价格不包括搅拌站其他配套设备的投入。

问:HZS60型混凝土搅拌站用主机进口品牌有哪些?

答:进口主机,目前国内流行的,当属珠海仕高玛公司和天津BHS公司。

问:混凝土搅拌站实验室需要哪些实验设备?

答:实验室设备,很多。详情可以联系这方面的专业厂家,百度搜索:混凝土搅拌站实验室设备。

问:HZS75型混凝土搅拌站的配套设备有哪些?

答:一套完整的搅拌站设备,应该包括:搅拌设备,混凝土运输设备,实验室器材,铲车,地磅,泵车,变压器等。

问:小型混凝土搅拌站一个料斗多少钱?上料的

答:小型混凝土搅拌站的料斗,属于配套用的附属设备,价格在二到八万元不等。

问:HZS180搅拌站电控元器件用的是是国产的还是进口的?

答:目前,在国内知名厂家,很多主要控制电器的元件采用进口的,很多小厂家,为了节约成本,用的多为国产的。建议客户考虑有规模和实力的厂家,切莫贪图小便宜吃亏上当

问:JZC350搅拌机的使用范围都有哪些

答:大多数情况下,适用于一般建筑工地、道路、桥梁、水电等工程和中小混凝土构件厂。

问:混凝土75站的出料高度?一般是几米的?

答:搅拌站的出料高度,一般是3.8米,但是随着混凝土运输车的改变,现在多调整至4.1米出料。

问:移动混凝土35站要多少钱?给个是在价

答:不同的厂家,定价是有较大差异的,正常合理的价格应该是35万左右。
