JZC350型混凝土搅拌机电源控电配件使用指导

很多用户在购买JZC350混凝土搅拌机设备时，对搅拌机械设备了解并不多，对搅拌机上的电源控电配件也不知道怎么用？小编来详细介绍指导一下。

350混凝土搅拌机电源控电配件使用指导：

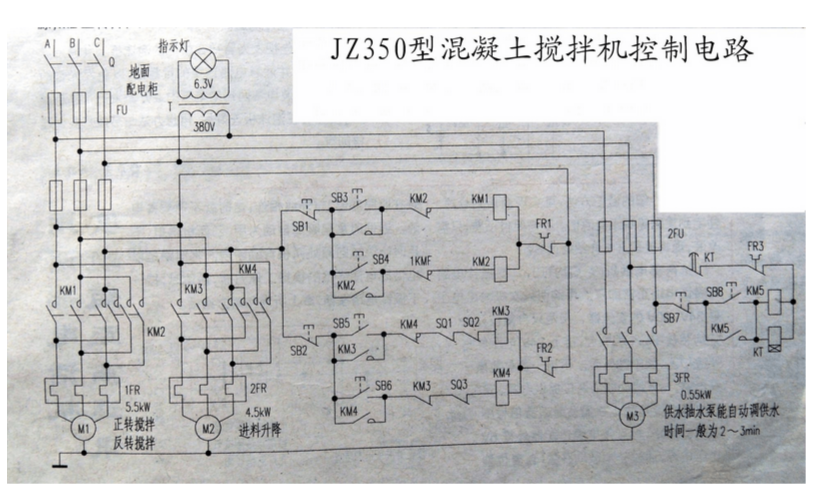

图为：JZC350型混凝土搅拌机控制电路图

1. 搅拌机构的控制搅拌机构是由电动机的正反转运转来完成的，电动机正转时开始进行搅拌，反转时将搅拌的混凝土排出。

(1) 搅拌过程:按下按钮SB1，接触器KM1得电吸合后并自动上锁，其主触点闭合，电动机M1得电后正转，进行搅拌。(2) 排料过程:按下按钮SB2, SB2常闭触点会先断开，使接触器KMI失电释放，电动机M1停转。SB2常开触点闭合后，使接触器KM2得电吸合并会自动上锁，其主触点闭合，电动机M1反转，将混凝土排出。

2. 上料装置上的控制上料装置是由电动机M2的正反转运行完成的，电动机M2正转时料斗上升，M2反转时料斗下降，在其上升、下降运行的限位置都没有限位置开关SQ1, SQ2加以保护。为了防止料斗负载运行时停电，以保证运行时的安全，采用电磁制动器YB作机械制动装置。具体使用指导如下：

 (1)料斗上升:按下SB3，接触器KM3得电吸合并自锁，其主触点闭合，电动机M2正转，料斗上升。

 (2)料斗下降:按下SB4, SB4常闭触点先断开，使接触器KM3失电释放，电动机M2停转。SB4常开触点闭合，使接触器KM4得电吸合并自锁，其主触点闭合，电动机M2反转，料斗下降。 料斗上升、下降的自动停车由限位开关SQ1利SQ2控制。在上升限位置另设位置保护开关SQ3，且配有限位接 触器KM5，当料斗上升碰到SQ1时，限位开关失控，料斗将继续上升碰到SQ3，使接触器KM5失电，其主触点分断， 料斗立即停车。

为了使料斗能在规定或任何位置停下来，或避免突然停电而造成料斗下降，在料斗提升机M2主电路中增设一制动器YBo 3.供水系统操作供水系统操作由电磁阀EV得电供水。 搅拌需要用水时，按动SB7，电磁阀得电供水，松开按钮SB7，停止供水。

以上是JZC350型混凝土搅拌机电源控电配件使用指导，由昌利建机小编整理编辑。郑州昌利机械制造有限公司司是长期从事建筑工程机械研制的企业，产品畅销国内外多个国家地区，有搅拌机械设备购买需求的客户欢迎拨打官网免费热线电话咨询订购，24小时开机在线哦！~

混凝土机械设备相关问答

问：JS500混凝土搅拌机提升功率多大？

答：JS500混凝土搅拌机的提升电机的功率，国内多数厂家选择使用5.5KW的电机，也有选用7.5KW电机的。

问：HZS180搅拌站可以不可以进行简易配置？

答：没有简易配置。简易配置的HZS120型混凝土搅拌站，只是一些小厂家，经销人，为了节约成本，蒙骗对搅拌站设备不懂之人的说法，如果遇到此类的说辞，笔者建议小心上当受骗。

问：一个混凝土25站需要配备几辆罐车？我自己有一辆了

答：普通情况下，一般一条25搅拌站生产线，配置2辆小方量的混凝土运输车基本就能满足需要了。

问：混凝土25站标准配置有哪些？最好详细点的

答：标准配置为：JS500主机一台，PLD800三仓配料机一座，水计量一套，水泥计量一套，外加剂计量一套，粉煤灰计量一套，60T粉罐两座，LSY219*8M输送泵两套，气路系统一套，控制系统一套。

问：混凝土35站使用寿命？最少能用几年？

答：一套HZS35型混凝土搅拌设备，国内大厂设备，质量有保障的厂家，正常使用寿命在5---7年。

问：建个混凝土25站占地面积要多大？几亩地大小够吗？

答：HZS25型搅拌站设备的占地面积不大，大约为：15m*12m。加上沙石料，办公区域，停车区域等，至少需要三亩土地的面积。

问：双卧轴强制混凝土搅拌机搅拌电机停止运转是什么原因产生的?怎样排除?

答：搅拌电机停运可能有两种原因：1，可是由于过载，搅拌筒内有石子卡住搅拌叶片;2，热继电器的额定电流调的偏小。排除搅拌叶片与衬板间卡住的石子，启动热继电器复位。调整热继电器的整定电流值，使其等于或略大于电机的1H。

问：JS750什么意思？麻烦专家给解释一下

答：按照行业规定，JS代表双卧轴强制搅拌，750代表搅拌机的出料容量是750L,也就是常说的0.75立方。

问：HZS50型混凝土搅拌站是单独计量么？水。水泥什么的分别称量

答：HZS50型混凝土搅拌站中，水，水泥，粉煤灰，外加剂，多为单独计量，其中砂石骨料，可以采用单独计量，也可以采用累加计量。
